Principio de funcionamiento del barril de la máquina de moldeo por inyección

Elmamábarril material de una máquina de moldeo por inyecciónEs uno de los componentes principales en el proceso de plastificación y moldeo por inyección de plástico. Su principio de funcionamiento se basa principalmente en el efecto sinérgico del tornillo y el cilindro de material, que logra la transformación del plástico de partículas sólidas a un estado fundido uniforme mediante calentamiento y cizallamiento.

Principio de funcionamiento básico

Alojamiento y calentamiento: el barril de material es una estructura metálica cilíndrica con bobinas calefactoras (como resistencias o calentamiento por inducción electromagnética) instaladas en el interior para calentar externamente las materias primas plásticas.

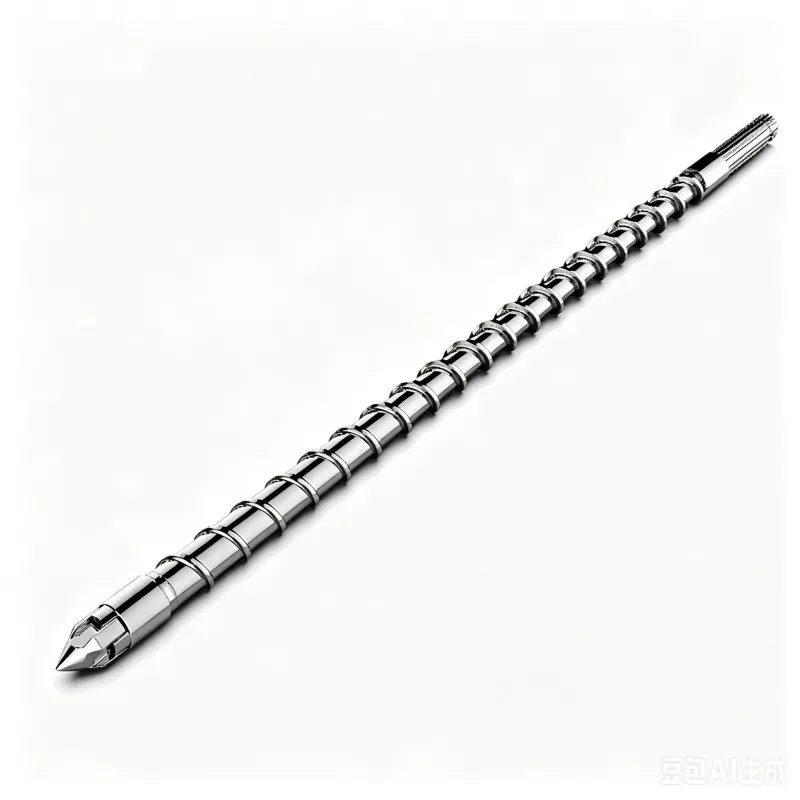

Unidad de rotación del tornillo: el tornillo gira dentro del barril de material, transportando las partículas de plástico que ingresan desde el puerto de alimentación hacia adelante.

Generación de calor por fricción y cizallamiento: el plástico está sujeto a una fuerte fricción y cizallamiento entre la pared interna del cilindro, los bordes del tornillo y sus propias partículas en la ranura del tornillo, generando una gran cantidad de calor de fricción interna para ayudar a la fusión.

Proceso de plastificación en tres etapas:

Sección de alimentación (sección de transporte sólido): El plástico se transporta y compacta en forma sólida mediante tornillos.

Sección de compresión (sección de fusión): la profundidad de la ranura del tornillo se vuelve menos profunda y el plástico se comprime, se corta y se funde gradualmente.

Sección de homogeneización (sección de medición): la masa fundida se mezcla y homogeneiza aún más para garantizar una temperatura y viscosidad uniformes, preparándola para la inyección cuantitativa.

La masa fundida plastificada se almacena en el extremo delantero (área de almacenamiento) del barril. Cuando se inyecta, el tornillo deja de girar y se mueve axialmente hacia adelante, como un émbolo, inyectando la masa fundida a alta velocidad en el molde cerrado a través de la boquilla.
