¿Cómo mejora un barril de tornillo de moldeo por inyección el rendimiento del moldeo por inyección?

Tabla de contenido

1. ¿Qué es un barril de tornillo de moldeo por inyección?
2. ¿Cómo funciona el barril de tornillo?
3. ¿Cuáles son las principales zonas de los tornillos?
4. ¿Por qué es importante la calidad del barril de tornillo?
5. ¿Qué materiales y tratamientos de superficie son importantes?
6. ¿Qué se debe considerar antes de realizar el pedido?
7. ¿Qué causa el desgaste del cilindro de tornillo?
8. ¿Cómo se pueden diagnosticar los problemas comunes de procesamiento?
9. ¿Cómo se puede prolongar la vida útil?
10. Barriles de tornillo estándar y resistentes al desgaste
11. Preguntas frecuentes
12. Consideraciones finales

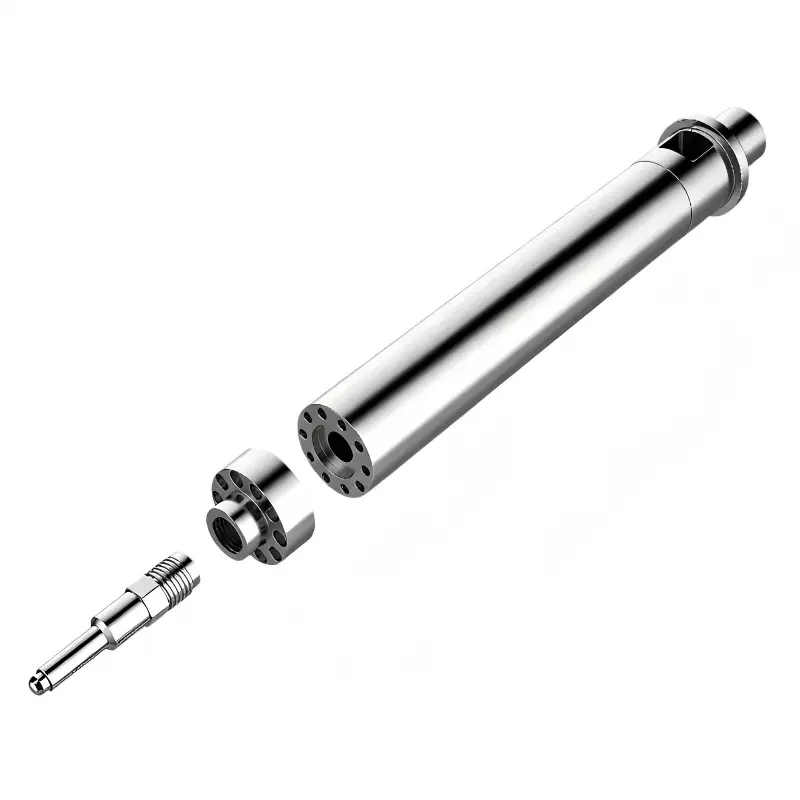

¿Qué es un barril de tornillo de moldeo por inyección?

UnBarril de tornillo de molde de inyecciónEs el conjunto plastificante principal dentro de una máquina de moldeo por inyección. Consiste principalmente en un tornillo giratorio instalado dentro de un barril calentado. Juntos, estos componentes transportan los gránulos de polímero hacia adelante, aplican cizallamiento mecánico, transfieren calor, funden el material, lo mezclan y preparan una inyección controlada para su inyección en un molde.

El cilindro del tornillo debe realizar varias funciones al mismo tiempo. Necesita procesar el material de manera consistente mientras opera bajo temperaturas elevadas, presión, fricción y cargas mecánicas repetidas. Por lo tanto, sus dimensiones internas y la geometría del tornillo deben ser compatibles con la máquina y el material que se procesa.

Un sistema adecuado ayuda a mantener estable la preparación de la masa fundida. Un sistema inadecuado o muy desgastado puede contribuir a un tamaño de disparo inconsistente, un tiempo de recuperación más prolongado, una mezcla deficiente, fugas excesivas en el recorrido del tornillo, temperatura de fusión inestable y mayores tasas de desperdicio.

¿Cómo funciona el barril de tornillo?

Durante un ciclo de moldeo típico, los gránulos de plástico ingresan a la sección de alimentación del barril. La rotación del tornillo mueve el material hacia el frente mientras los calentadores que rodean el cilindro proporcionan energía térmica. La fricción y la disipación viscosa generadas durante la rotación del tornillo también contribuyen a la fusión.

A medida que el polímero avanza, el tornillo lo comprime y lo homogeneiza. Gradualmente se desarrolla un charco de fusión, mientras que las partículas no fundidas se incorporan progresivamente a la masa fundida. A continuación, el tornillo dosifica la cantidad necesaria de material delante de su punta. Durante la inyección, el tornillo avanza como un émbolo y fuerza la masa fundida preparada a través de la boquilla hacia el molde.

Debido a que cada polímero se comporta de manera diferente bajo calor y cizallamiento, el diseño del tornillo debe considerarse junto con la formulación de la resina y el proceso de moldeo. Los materiales que contienen cargas abrasivas pueden requerir una protección contra el desgaste sustancialmente diferente a la de los termoplásticos estándar sin carga.

¿Cuáles son las principales zonas de los tornillos?

La mayoría de los tornillos de moldeo por inyección convencionales se pueden entender a través de tres zonas funcionales. Sus dimensiones exactas varían según el diseño y la aplicación del tornillo, pero cada zona contribuye al proceso general de plastificación.

El conjunto de la punta del tornillo y el anillo de retención también son importantes porque ayudan a controlar el movimiento del material fundido durante la recuperación y la inyección. Un espacio libre excesivo, componentes dañados o un diseño inadecuado pueden afectar el mantenimiento de la presión y la consistencia del disparo.

¿Por qué es importante la calidad del barril de tornillo?

El cilindro del tornillo tiene una relación directa con la repetibilidad de la plastificación. Incluso cuando la máquina de inyección, el molde y la resina no se modifican, un cilindro de tornillo muy desgastado puede alterar la forma en que se procesa el material.

• Plastificación más consistente:La geometría correcta del tornillo ayuda a producir una masa fundida más predecible.
• Estabilidad de tiro mejorada:La medición controlada y la reducción de las fugas internas permiten una preparación de disparos repetible.
• Mejor manejo de materiales:Las propiedades superficiales adecuadas pueden reducir el desgaste prematuro al procesar compuestos exigentes.
• Reducción del tiempo de inactividad no planificado:Un componente correctamente especificado puede ayudar a evitar el reemplazo frecuente causado por el desgaste acelerado.
• Control de procesos:Las dimensiones consistentes del tornillo y del cilindro facilitan el establecimiento de condiciones de procesamiento repetibles.

Para una producción de gran volumen, estos factores pueden volverse significativos porque se repiten pequeñas variaciones a lo largo de miles o millones de ciclos de moldeo. Por lo tanto, un cilindro de tornillo debe evaluarse como parte de un sistema de producción completo y no como una pieza de repuesto mecánica aislada.

¿Qué materiales y tratamientos de superficie son importantes?

La construcción del cilindro del tornillo debe tener en cuenta la resina y los aditivos que se procesan. Las consideraciones de ingeniería comunes incluyen la selección del acero base, la dureza, la resistencia a la corrosión, la resistencia a la abrasión, la nitruración, el revestimiento duro y otras soluciones superficiales o bimetálicas.

Los termoplásticos estándar pueden imponer condiciones de desgaste relativamente moderadas, mientras que los compuestos reforzados con fibra de vidrio, con carga mineral, retardantes de llama u otros compuestos con alto contenido de carga pueden ser considerablemente más exigentes. Algunos polímeros y aditivos también pueden crear desafíos relacionados con la corrosión a temperaturas elevadas.

La elección correcta depende de las condiciones reales de producción. Antes de especificar materiales o tratamientos se deben considerar el grado de resina, el porcentaje de relleno, la temperatura de procesamiento, el rendimiento, la velocidad del tornillo, la presión y las horas de funcionamiento esperadas.

¿Qué se debe considerar antes de realizar el pedido?

Uno de los problemas de compra más comunes es pedir un cilindro de tornillo utilizando únicamente el modelo de máquina o el diámetro del tornillo. Si bien esos detalles son útiles, es posible que no proporcionen suficiente información para una fabricación precisa.

1. Marca y modelo de máquina:Confirme la configuración exacta de la máquina.
2. Diámetro del tornillo:Haga coincidir los requisitos dimensionales con precisión.
3. Longitud del tornillo y relación L/D:Estos influyen en el tiempo de residencia y el comportamiento de plastificación.
4. Material en proceso:Identifique la resina y cualquier aditivo abrasivo o corrosivo.
5. Requisitos de salida:Considere el peso de la inyección, el tiempo del ciclo y el volumen de producción esperado.
6. Geometría del tornillo:Revise la relación de compresión, el diseño del tramo, los requisitos de mezcla y otras características específicas de la aplicación.
7. Configuración del cañón:Verifique la apertura de alimentación, las zonas de calentamiento, la interfaz de la boquilla y las dimensiones del lado de la máquina.
8. Protección contra el desgaste:Seleccione un material o tratamiento adecuado según el entorno de procesamiento.

Para un componente de reemplazo, proporcionar dibujos, medidas, fotografías, especificaciones de tornillos existentes e información sobre la resina puede reducir significativamente el riesgo de que no coincidan las dimensiones o la aplicación.

¿Qué causa el desgaste del cilindro de tornillo?

El desgaste es una preocupación normal en el moldeo por inyección, pero su tasa varía sustancialmente entre aplicaciones. Los rellenos abrasivos, el material contaminado, las temperaturas excesivas, las malas prácticas de limpieza, la desalineación y las condiciones de procesamiento inadecuadas pueden contribuir a una degradación acelerada.

Las mediciones son más fiables que la inspección visual únicamente. Durante el mantenimiento planificado, verificar las dimensiones de los tramos del tornillo, el diámetro interno del cilindro, los espacios libres y los componentes relacionados puede ayudar a determinar si es apropiado realizar una renovación o un reemplazo.

¿Cómo se pueden diagnosticar los problemas comunes de procesamiento?

Cuando cambia el rendimiento del moldeo, reemplazar el cilindro del tornillo inmediatamente no siempre es el primer paso correcto. Una investigación sistemática puede ayudar a identificar si el problema se origina en el conjunto de plastificación, la configuración del proceso, la condición del material u otro componente de la máquina.

Comience registrando cambios mensurables como el tiempo de recuperación, la amortiguación, la presión de inyección, la temperatura de fusión, la variación del disparo, la posición del tornillo y el tiempo del ciclo. Compare estas observaciones con datos históricos de producción cuando estén disponibles.

A continuación, inspeccione el proceso de secado y alimentación de resina. La humedad, la contaminación, el material incorrecto o el suministro inconsistente de pellets pueden crear síntomas que parecen ser problemas mecánicos.

Si las condiciones del proceso son estables, inspeccione el tornillo, el cilindro, la punta del tornillo, el anillo de retención, la boquilla y los componentes relacionados. Un espacio excesivo entre el tornillo y el cilindro puede reducir la eficiencia de la plastificación y la dosificación. Una válvula de retención dañada también puede provocar un comportamiento de disparo inconsistente.

¿Cómo se puede prolongar la vida útil?

Un buen mantenimiento no elimina el desgaste, pero puede ayudar a controlar daños innecesarios y hacer que el reemplazo de componentes sea más predecible.

• Utilice la resina correcta y evite la contaminación con materiales extraños.
• Siga los procedimientos de inicio y apagado adecuados para el polímero que se está procesando.
• Evite velocidades de tornillo y temperaturas de procesamiento innecesarias.
• Supervise los cambios inusuales en el tiempo de recuperación y el comportamiento de la presión.
• Inspeccione la punta del tornillo y el anillo de verificación durante el mantenimiento programado.
• Mida las dimensiones del tornillo y del cilindro en lugar de confiar únicamente en la apariencia.
• Utilice procedimientos de purga adecuados al cambiar materiales.
• Mantener registros de horas de operación, materiales procesados ​​y trabajos de mantenimiento.

La inspección preventiva es particularmente valiosa para las líneas de producción que procesan compuestos abrasivos continuamente. La detección temprana de cambios dimensionales graduales puede ayudar a los equipos de producción a planificar la renovación o el reemplazo durante el tiempo de inactividad programado en lugar de después de una falla inesperada.

Barriles de tornillo estándar y resistentes al desgaste

No existe una configuración de cilindro de tornillo universal para cada aplicación de moldeo por inyección. Una construcción estándar puede ser adecuada para materiales de uso general, mientras que una solución más resistente al desgaste puede justificarse para compuestos exigentes.

La opción más económica debe evaluarse durante todo el período operativo. Es posible que un precio inicial de componente más bajo no represente el costo operativo total más bajo si la pieza se desgasta rápidamente o causa interrupciones frecuentes en la producción.

Preguntas frecuentes

Consideraciones finales

UnBarril de tornillo de molde de inyecciónJuega un papel fundamental en el moldeo por inyección porque determina la eficiencia y consistencia con la que el polímero se transforma de gránulos a una masa fundida utilizable. La geometría del tornillo, el estado del cilindro, la selección de materiales, la protección contra el desgaste, los parámetros operativos y el mantenimiento influyen en el resultado final.

Para los compradores e ingenieros de producción, la lección más importante es especificar el componente según la aplicación real en lugar de seleccionarlo sólo por el diámetro o el nombre de la máquina. Comprender la resina, las condiciones de producción, el entorno de desgaste y el rendimiento requerido puede conducir a un cilindro de tornillo más adecuado y a un proceso de moldeo más predecible.
