¿Qué hace que un cilindro y un tornillo gemelo cónico sean confiables para la extrusión de plástico exigente?

2026-09-17 0 Déjame un mensaje

A Doble tornillo cónico y barril.Es un componente de trabajo crítico en muchos sistemas de extrusión de plástico, particularmente en tuberías, perfiles, láminas, tableros, tableros de espuma, WPC y otras aplicaciones exigentes de PVC. Su geometría cónica ayuda a crear una compresión, transporte, fusión y mezcla progresiva a lo largo del proceso de extrusión. Sin embargo, una producción fiable depende de mucho más que la forma básica del tornillo y del cilindro. La selección de materiales, la geometría del tornillo, la construcción del cilindro, la formulación del procesamiento, la holgura, el control de temperatura y el mantenimiento influyen en el rendimiento.

Para los fabricantes, el verdadero desafío a menudo no es encontrar un tornillo y un cilindro de repuesto, sino encontrar una combinación que permanezca estable en las condiciones de producción reales. El alto contenido de carbonato de calcio, los aditivos abrasivos, el material reciclado, los compuestos corrosivos, el torque excesivo y la alineación inadecuada de la máquina pueden acelerar el desgaste y reducir el rendimiento. Esta guía explica los principales factores que los compradores deben considerar al evaluar un cilindro y un tornillo doble cónico y cómo la especificación correcta puede ayudar a mejorar la consistencia de la producción y la vida útil del equipo.

Tabla de contenido

¿Qué es un cilindro y tornillo gemelo cónico?
¿Cómo soporta la estructura cónica la extrusión?
¿Dónde se utilizan los sistemas cónicos de doble tornillo y barril?
¿Qué problemas de producción pueden resolverse con el tornillo y el cilindro adecuados?
¿Qué materiales y tratamientos de superficie son importantes?
¿Cómo afecta el desgaste al rendimiento de la extrusión?
¿Cómo deberían los compradores especificar un cilindro y un tornillo gemelo cónico?
¿Cómo se puede prolongar la vida útil?
Lista de verificación del comprador
Preguntas frecuentes
Conclusión

1. ¿Qué es un cilindro y tornillo gemelo cónico?

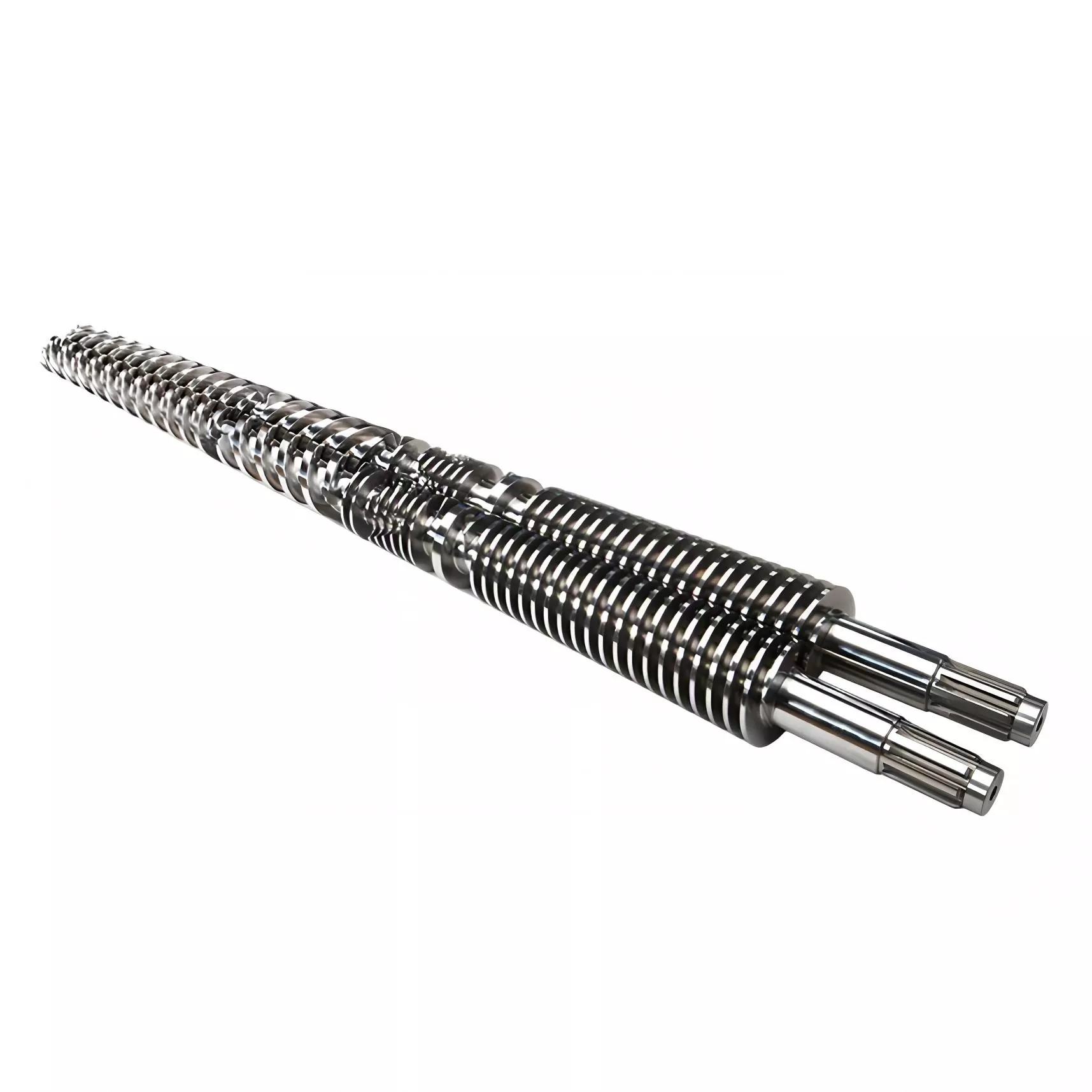

Un cilindro y tornillo gemelo cónico consta de dos tornillos cónicos que funcionan dentro de un cilindro cónico correspondiente. A diferencia de un sistema de tornillos gemelos paralelos, donde el diámetro del tornillo permanece relativamente constante, una configuración cónica cambia gradualmente de diámetro a lo largo de la dirección de procesamiento.

La sección de alimentación más grande proporciona espacio para la entrada de material, mientras que la sección aguas abajo, cada vez más pequeña, contribuye a la compresión y plastificación. Los dos tornillos trabajan juntos para transportar, comprimir, mezclar y fundir el material antes de que llegue a la matriz.

Esta configuración está particularmente asociada con el procesamiento de PVC porque el PVC rígido requiere condiciones controladas de fusión y plastificación. Los proveedores de la industria suelen especificar barriles cónicos de doble tornillo para tubos, perfiles, láminas, paneles de espuma, pellets y productos relacionados de PVC.

Punto clave: El tornillo y el cilindro deben considerarse como un solo sistema de trabajo. La geometría del tornillo, el diámetro del cilindro, la holgura, la formulación del material y las condiciones de la máquina deben trabajar juntas en lugar de evaluarse de forma independiente.

2. ¿Cómo soporta la estructura cónica la extrusión?

La geometría cónica crea un entorno de procesamiento en continuo cambio. A medida que el material avanza, el volumen disponible cambia y el polímero experimenta una interacción mecánica cada vez mayor. Esto contribuye a la compresión, fusión y homogeneización.

La configuración de doble tornillo también crea múltiples superficies de contacto entre el polímero, los tornillos y el cilindro. Cuando la geometría coincide correctamente con la formulación, esta interacción puede promover una plastificación uniforme mientras se mantiene el movimiento controlado del material.

Alimentación Recibe y transporta materia prima a la zona de procesamiento.

Compresión La geometría progresiva aumenta la compactación del material a medida que continúa el procesamiento.

Plastificando La energía mecánica y el calentamiento controlado del barril ayudan a convertir la formulación en una masa fundida homogénea.

Descargar La presión de fusión estable y la condición uniforme del material respaldan una producción constante del troquel.

Debido a que cada aplicación tiene una formulación y requisitos de producción diferentes, la geometría del tornillo no debe seleccionarse simplemente haciendo coincidir el diámetro exterior. El material, la carga de relleno, el tipo de producto, el modelo de máquina y las condiciones operativas reales influyen en la configuración adecuada.

3. ¿Dónde se utilizan los sistemas cónicos de doble husillo y de barril?

Los sistemas de doble tornillo cónico están ampliamente asociados con el PVC y otros procesos de extrusión orientados a perfiles. Las aplicaciones comunes incluyen:

Tuberías y accesorios de PVC.
Perfiles de puertas y ventanas de PVC.
Laminas y tableros de PVC
tableros de espuma de PVC
Perfiles y tableros de WPC
SPC y materiales para pisos relacionados
Granulación y composición de PVC
Otros productos de extrusión personalizados

Diferentes proveedores enumeran barriles cónicos de doble tornillo para la producción de tubos, perfiles, láminas, tableros y WPC, mientras que las especificaciones pueden variar sustancialmente según el diseño y la formulación de la máquina.

Solicitud	Material típico	Principal preocupación sobre el procesamiento
Tubería de PVC	PVC / PVC-U	Plastificación y producción estables.
Perfil de PVC	PVC rígido	Uniformidad del fundido y estabilidad dimensional.
Productos WPC	PVC/PE + masillas para madera o minerales	Abrasión y control térmico.
Tablero de espuma	Formulación a base de PVC	Plastificación y condición de fusión controlada.

4. ¿Qué problemas de producción pueden resolverse con el tornillo y el cilindro adecuados?

Los clientes de extrusión normalmente no compran un tornillo y un cilindro simplemente porque un componente ha llegado al final de su vida útil teórica. Lo más frecuente es que detrás de la solicitud de sustitución haya un problema de producción.

Problema: La producción disminuye gradualmente.

Las posibles causas incluyen un mayor espacio libre entre el tornillo y el barril, superficies de vuelo desgastadas, cambios en la formulación o alimentación inestable.

Problema: la plastificación se vuelve inconsistente.

Es posible que la geometría del tornillo, el perfil de compresión, la distribución de temperatura y las condiciones de desgaste ya no proporcionen el entorno de procesamiento previsto.

Problema: la calidad del producto fluctúa.

La fusión no uniforme o la presión inestable pueden contribuir a la variación dimensional, defectos superficiales y características inconsistentes del producto.

Problema: El mantenimiento se vuelve frecuente.

Un material o tratamiento superficial que no se adapte bien a la formulación puede acelerar el desgaste, especialmente cuando se trata de cargas abrasivas.

Por lo tanto, un reemplazo debería abordar el problema operativo en lugar de simplemente duplicar las dimensiones de un componente antiguo. La mejor especificación es la que coincide con el material real, el objetivo de producción y el entorno de la máquina.

5. ¿Qué materiales y tratamientos de superficie son importantes?

La metalurgia de tornillos y cilindros tiene una influencia directa en la durabilidad. Las opciones comunes incluyen aceros nitrurados, aceros aleados endurecidos y construcciones bimetálicas. Para aplicaciones altamente abrasivas o corrosivas, los fabricantes pueden considerar aleaciones especializadas o revestimientos endurecidos.

Las especificaciones industriales disponibles públicamente muestran ejemplos que utilizan materiales como 38CrMoAlA, SCM440 y otros aceros aleados, con nitruración, tratamiento con cromo o construcción bimetálica según la aplicación.

Construcción	Ventaja potencial	Consideración típica
Acero nitrurado	Buena dureza superficial y costo práctico.	Puede requerir actualización para formulaciones altamente abrasivas
Barril bimetálico	Resistencia mejorada en condiciones exigentes	Mayor coste inicial de fabricación.
Construcción de aleación endurecida.	Adecuado para aplicaciones que requieren una mayor resistencia al desgaste	El material debe adaptarse al entorno de procesamiento.
Forro de desgaste reemplazable	Puede simplificar el reemplazo futuro de piezas de desgaste	Requiere una construcción de barril compatible y una instalación precisa

La elección correcta depende de la formulación más que del nombre del material únicamente. El carbonato de calcio, la fibra de vidrio, el talco, los compuestos reciclados y otros rellenos duros pueden aumentar la carga abrasiva. Las condiciones de procesamiento corrosivas pueden crear un mecanismo de desgaste diferente.

6. ¿Cómo afecta el desgaste al rendimiento de la extrusión?

El desgaste es una de las razones más importantes de la disminución del rendimiento de la extrusión. La holgura entre las hélices y la superficie del cañón se controla cuidadosamente en un nuevo sistema. A medida que el desgaste aumenta ese espacio libre, más material puede fluir hacia atrás alrededor de las puntas de las paletas en lugar de moverse eficientemente hacia la matriz.

El resultado puede aparecer gradualmente: menor producción a la misma velocidad del tornillo, mayor demanda de energía, mayor temperatura de fusión, presión inestable o calidad del producto inconsistente. El desgaste severo también puede cambiar el comportamiento de compresión y plastificación previsto del sistema.

Fuentes de desgaste comunes

Cargas minerales abrasivas
Fibra de vidrio u otro refuerzo duro
Alta carga de relleno
Material reciclado que contiene contaminantes.
Espacio libre entre el tornillo y el cañón incorrecto
Desalineación o carga lateral excesiva
Control inadecuado de la temperatura
Sobrecarga o material extraño que ingresa al extrusor

Es importante destacar que el desgaste no siempre es uniforme a lo largo de todo el perfil cónico. Diferentes secciones pueden experimentar diferentes condiciones mecánicas y químicas, por lo que la inspección debe evaluar el área de trabajo completa en lugar de depender de un solo punto de medición.

7. ¿Cómo deberían los compradores especificar un cilindro y un tornillo gemelo cónico?

Uno de los errores de compra más comunes es enviar al fabricante únicamente el modelo de la máquina o el diámetro del tornillo. Esa información es útil, pero puede que no sea suficiente para determinar el diseño correcto.

Una consulta técnica más confiable debería incluir la siguiente información:

Fabricante de extrusora y modelo de máquina:Esto establece la envolvente mecánica básica.
Dimensiones del tornillo y del cilindro:Incluya diámetro, longitud, conicidad y dibujos relevantes cuando estén disponibles.
Material procesado:Especificar PVC, WPC, SPC u otra formulación.
Contenido de relleno:Indique el porcentaje de carbonato de calcio u otro relleno cuando corresponda.
Salida objetivo:Proporcione la tasa de producción requerida en kg/h.
Velocidad del tornillo:Las RPM operativas reales ayudan a determinar las condiciones de procesamiento.
Perfil de temperatura:Las temperaturas actuales del barril y del material fundido pueden revelar limitaciones operativas.
Estado de desgaste actual:Fotos, mediciones o síntomas de producción pueden ayudar a diagnosticar el problema existente.
Tipo de producto:Tubería, perfil, lámina, tablero, piso u otro producto terminado.
Vida útil requerida:Esto ayuda a determinar si la protección contra el desgaste estándar o mejorada es apropiada.

Información	Por qué es importante
modelo de maquina	Confirma la compatibilidad mecánica.
Formulación de materiales	Determina los requisitos de procesamiento y desgaste.
Porcentaje de relleno	Ayuda a determinar los requisitos de resistencia a la abrasión.
Requisito de salida	Influye en la geometría del tornillo y la capacidad de procesamiento.
Historial de desgaste	Ayuda a identificar mecanismos de falla recurrentes

Los fabricantes que se especializan en la producción personalizada de tornillos y barriles suelen solicitar dibujos, muestras, dimensiones, información de la máquina y condiciones de procesamiento de materiales antes de confirmar un diseño.

8. ¿Cómo se puede prolongar la vida útil?

Incluso un cilindro y un tornillo doble cónico bien fabricados pueden sufrir un desgaste prematuro si las condiciones de funcionamiento no se controlan adecuadamente. Por lo tanto, el mantenimiento debe combinar la inspección de componentes con la gestión de procesos.

1. Supervisar la salida

Tasa de producción récord con velocidad de tornillo y condiciones de formulación consistentes.

2. Verifique el par

Los cambios de torque inesperados pueden indicar problemas mecánicos, de formulación o de alimentación.

3. Inspeccionar el desgaste

Mida las áreas críticas periódicamente en lugar de esperar a que se produzca una pérdida grave de producción.

4. Controlar la temperatura

La gestión estable de la temperatura reduce el estrés térmico innecesario y la inestabilidad del procesamiento.

5. Evite la contaminación

Los metales extraños o los contaminantes excesivamente duros pueden causar daños mecánicos repentinos.

6. Mantener la alineación

El montaje y la alineación correctos ayudan a prevenir el contacto localizado y el desgaste anormal.

La inspección periódica es particularmente importante cuando se procesan formulaciones que contienen cargas abrasivas. La medición preventiva puede identificar cambios en el espacio libre antes de que se conviertan en un problema importante de producción.

9. Lista de verificación del comprador

Antes de pedir un cilindro y un tornillo doble cónico, confirme lo siguiente:

☐ Confirmado el fabricante de la máquina y el modelo exacto
☐ Dimensiones del tornillo y del cilindro verificadas
☐ Formulación del material proporcionada
☐ Contenido de relleno y componentes abrasivos identificados
☐ Salida objetivo y RPM operativas especificadas
☐ Patrón de desgaste existente documentado
☐ Se discute la resistencia al desgaste requerida
☐ Planos, muestras o dimensiones medidas disponibles cuando sea posible

10. Preguntas frecuentes

¿Qué materiales se procesan habitualmente con un cilindro y un tornillo gemelo cónico?

Los sistemas de doble tornillo cónico son especialmente comunes en el procesamiento de PVC, incluidos tubos, perfiles, láminas, paneles de espuma y productos relacionados de PVC. También se pueden utilizar para WPC, SPC y otras formulaciones cuando la geometría y los materiales del tornillo se adaptan correctamente a la aplicación.

¿Qué causa el desgaste prematuro?

Los rellenos abrasivos, la alta carga de relleno, las condiciones de procesamiento corrosivas, la contaminación, el torque excesivo, la holgura incorrecta, la mala alineación y las condiciones de operación inestables pueden contribuir al desgaste acelerado.

¿Es siempre necesario un cañón bimetálico?

No necesariamente. La construcción adecuada depende de la formulación, el contenido de relleno, las condiciones de producción y la vida útil esperada. La construcción nitrurada estándar puede ser adecuada para algunas aplicaciones, mientras que las formulaciones altamente abrasivas pueden justificar soluciones más resistentes al desgaste.

¿Cómo puedo pedir un cilindro y un tornillo doble cónico de repuesto?

Comience con el modelo de extrusora, las dimensiones del tornillo y del cilindro, la formulación del material, el porcentaje de relleno, la producción objetivo y las condiciones operativas actuales. Los dibujos, muestras, fotografías y mediciones de desgaste pueden hacer que la confirmación técnica sea más precisa.

¿Se pueden personalizar el tornillo y el cilindro?

Sí. La producción personalizada puede basarse en las especificaciones de la máquina, dibujos, muestras, formulación de materiales y requisitos de aplicación. La personalización es particularmente útil cuando el cliente tiene niveles de llenado inusuales, objetivos de producción específicos o problemas de desgaste recurrentes.

¿Qué señales indican que es posible que sea necesario inspeccionar un tornillo y un cilindro?

Los signos típicos incluyen disminución de la producción a la misma velocidad del tornillo, presión inestable, aumento de la temperatura de fusión, mayor torque, plastificación inconsistente, defectos visibles del producto y marcas de desgaste anormales descubiertas durante el mantenimiento.

11. Conclusión

Un cilindro y un tornillo doble cónico son más que un par de componentes de repuesto. Es una parte central del sistema de extrusión que influye directamente en el transporte, compresión, plastificación, mezcla, estabilidad de la presión y consistencia de la producción del material.

Para los compradores, la decisión más importante no es simplemente elegir el precio de compra más bajo. La especificación debe reflejar la formulación real del material, el contenido de relleno, el modelo de la máquina, el objetivo de producción, las condiciones operativas y la vida útil esperada. Un tornillo y un cilindro que coincidan adecuadamente pueden ayudar a reducir el tiempo de inactividad inesperado, mantener una producción estable y controlar los costos de mantenimiento a largo plazo.
