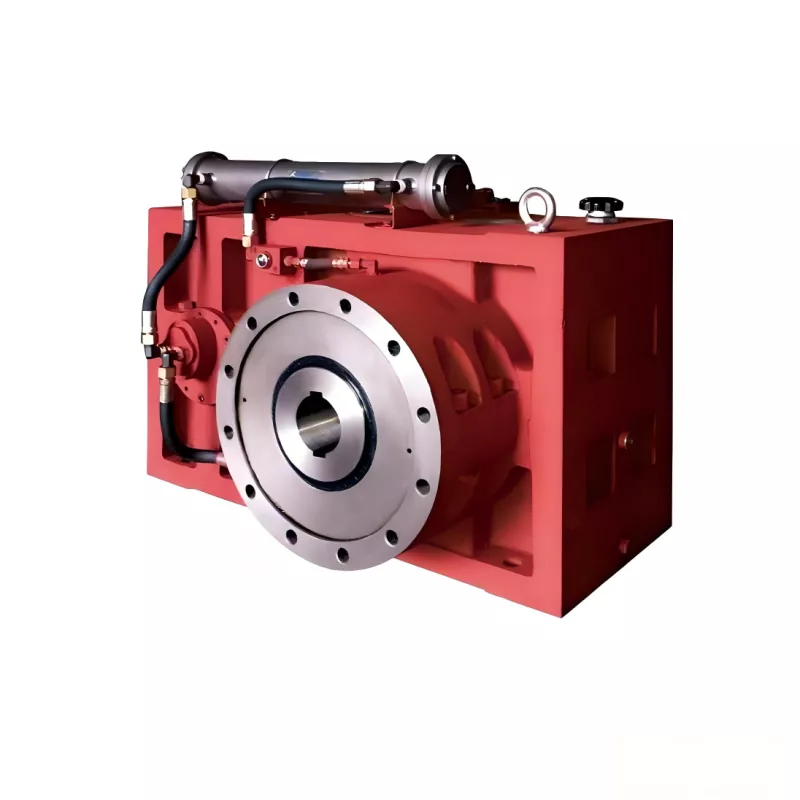

Caja de engranajes para extrusora horizontal de un solo tornillo

Como fabricante y proveedor chino profesional centrado en la ingeniería de cajas de engranajes para extrusoras horizontales de un solo tornillo, HAPPY PLASTICS ofrece soluciones confiables de soporte de transmisión para garantizar una producción continua y estable. Cada conjunto de caja de cambios integra una rigidez estructural ultraalta y una relación de velocidad precisa. A diferencia de las cajas de engranajes de bajo torque comunes en el mercado, nuestra caja de engranajes de servicio pesado está equipada con trenes de engranajes carburados de alta resistencia y conjuntos de cojinetes de empuje independientes, que combinan perfectamente con las líneas de producción que procesan materiales difíciles como PVC, materiales aislantes de alambres y cables y mezclas de caucho.

Estructura de carga separada

Las cajas de engranajes generales ordinarias solo están diseñadas para transmitir par giratorio, mientras que la caja de engranajes del extrusor horizontal de un solo tornillo debe soportar una fuerza de impacto axial continua retroalimentada por el tornillo fundido. Su estructura interna realiza soporte independiente de transmisión de par y empuje axial:

[Entrada de par del motor] ➔ [Juego de engranajes reductores helicoidales paralelos] ➔  [Contrapresión de fusión] ➔ [Conjunto de cojinete de empuje combinado integrado] ➔ [Eje estriado de salida]

• Diseño de separación de carga independiente:El grupo de engranajes helicoidales de la caja de cambios solo realiza transmisión de par giratorio para evitar el desplazamiento de los dientes del engranaje y un engrane desigual.

• Cámara de cojinete de empuje independiente:En el extremo de salida se instalan rodamientos de rodillos axiales autoalineantes combinados de alta resistencia, que pueden aislar completamente la contrapresión de fusión de 40 a 60 MPa en la fuente y evitar que una pequeña deformación por deflexión dañe los dientes del engranaje.

Estándar de materiales

La larga vida útil se basa en un tratamiento térmico profesional y un mecanizado de alta precisión del perfil de los dientes. Todas las partes internas de la caja de engranajes para extrusora horizontal de un solo tornillo cumplen con estrictos estándares técnicos de materiales:

• Material del engranaje de doble rendimiento:Los espacios en blanco de los engranajes están hechos de acero de aleación de bajo carbono 20CrMnTi, tratado mediante cementación con gas y enfriamiento con aceite. La superficie del diente forma una capa ultradura resistente al desgaste (≥60 HRC) para resistir la abrasión del engrane a largo plazo, mientras que el núcleo del engranaje mantiene una alta ductilidad para amortiguar los aumentos instantáneos de torsión.

• Acabado de pulido de dientes de microprecisión:Acabado mediante rectificadoras de engranajes CNC de múltiples ejes para alcanzar el estándar de precisión DIN 5. Se eliminan pequeños hoyos y protuberancias de la superficie para reducir la fricción de la transmisión y suprimir el ruido de alta frecuencia de los engranajes.

• Carcasa integrada antideflexión:Fundido con hierro fundido HT250 de alta densidad y paredes gruesas y nervaduras de refuerzo internas densas, que restringen eficazmente la deformación por torsión de la caja bajo el par máximo del motor.

Disipación de calor por circulación activa

La operación de alto torque a largo plazo genera un calor masivo, que atenuará la viscosidad del aceite lubricante y acelerará el desgaste de las piezas. Nuestra caja de engranajes para extrusora horizontal de un solo tornillo está equipada con lubricación forzada específica y una estructura de sellado de múltiples etapas:

• Circuito de refrigeración de aceite con circulación forzada:Los modelos de carga alta están equipados con una bomba de aceite de motor auxiliar independiente, que suministra continuamente aceite lubricante filtrado y enfriado a las pistas de rodamiento y las superficies de engrane de los engranajes, extendiendo la vida útil tanto del lubricante como de los componentes internos de la transmisión.

• Estructura de sellado anticontaminación multietapa:La salida del eje giratorio adopta un sello laberíntico sin contacto combinado con sellos de labio esqueléticos de caucho flúor de alta temperatura, lo que evita por completo las fugas de aceite lubricante y bloquea la entrada de polvo y polvo del taller a la caja.

Instalación Modular para Todo Tipo de Industrias de Extrusión

El diseño de montaje de la base modular de la caja de engranajes del extrusor horizontal de un solo tornillo puede cumplir perfectamente con los principales estándares internacionales del marco del extrusor:

• Producción de extrusión de perfiles y tuberías:El par de salida estable y la presión de fusión evitan eficazmente los defectos de desviación del espesor de la pared de tuberías y perfiles terminados causados ​​por la fluctuación de velocidad.

• Líneas de granulación de reciclaje de residuos de plástico:La estructura de engranajes ultrarrígida amortigua las cargas de impacto generadas por las escamas recicladas irregulares para proteger el motor de accionamiento principal contra daños por sobrecarga.

• Extrusión continua de aislamiento de alambres y cables:La velocidad de rotación de salida uniforme y estable sin fluctuaciones garantiza un espesor de revestimiento constante del aislamiento de caucho o plástico en los núcleos de los cables de cobre.

Preguntas frecuentes

P: ¿Por qué las cajas de engranajes comunes se estropean fácilmente después de cambiar las líneas de producción a resina de alta viscosidad?

R: La masa fundida de alta viscosidad aumentará considerablemente el empuje axial inverso del tornillo. La caja y la estructura de transmisión interna de las cajas de engranajes comunes no pueden aislar esta fuerza axial, lo que resulta en una ligera desviación del eje de transmisión, desplazamiento de la superficie de contacto de engrane de los dientes del engranaje y un rápido desgaste y fractura de los dientes. Nuestra caja de engranajes para extrusora horizontal de un solo tornillo está equipada con un conjunto de cojinete de empuje especial independiente para aislar completamente las cargas axiales y proteger los engranajes impulsores.

P: ¿Puede su fábrica producir productos de reemplazo si perdemos los dibujos y documentos técnicos originales de la caja de cambios?

R: Sí. Podemos personalizar el producto de reemplazo correspondiente solo según los datos de medición física. Solo necesita proporcionar la potencia de entrada (kW), la velocidad de rotación del tornillo requerida (RPM), la distancia entre centros del eje y las dimensiones del eje estriado de salida. Nuestro departamento técnico generará dibujos de ingeniería 2D para que su equipo de ingeniería confirme los tamaños de instalación antes de la producción formal.

P: ¿Qué certificados de inspección e informes de prueba completos se adjuntan a cada envío?

R: Cada caja de engranajes para extrusora horizontal de un solo tornillo terminada completará una prueba de funcionamiento a carga completa en la fábrica antes del embalaje y envío. Cada pedido se adjunta con documentos completos de calidad física: informe de prueba de ruido de funcionamiento del equipo, hoja de inspección de contacto de impresión azul del engrane de engranajes, registro de operación de presión de aceite circulante y manual de operación de alineación de instalación en el sitio.
